Редукторы
Редуктор является одним из ключевых элементов приводной системы эмалированного реактора. Его выбор зависит от объема аппарата, характеристик перемешиваемой среды, требуемого крутящего момента, условий эксплуатации и особенностей производственной площадки.

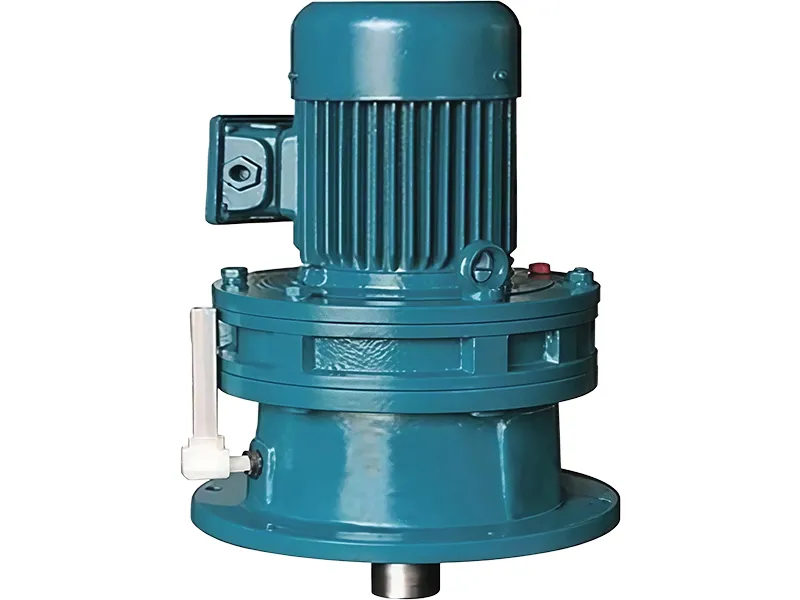

Циклоидальный редуктор отличается плавностью работы, высокой точностью передачи, компактными размерами и сравнительно невысокой стоимостью. Благодаря этим преимуществам он широко применяется в эмалированных реакторах небольшого объема, как правило, до 500 литров.
Однако циклоидальные редукторы имеют определенные ограничения при эксплуатации в тяжелых режимах. При длительных высоких нагрузках центральный вал и внутренние элементы механизма испытывают повышенные напряжения, что может привести к ускоренному износу отдельных компонентов. Кроме того, обслуживание таких редукторов обычно требует больше времени из-за более сложной процедуры разборки и сборки.

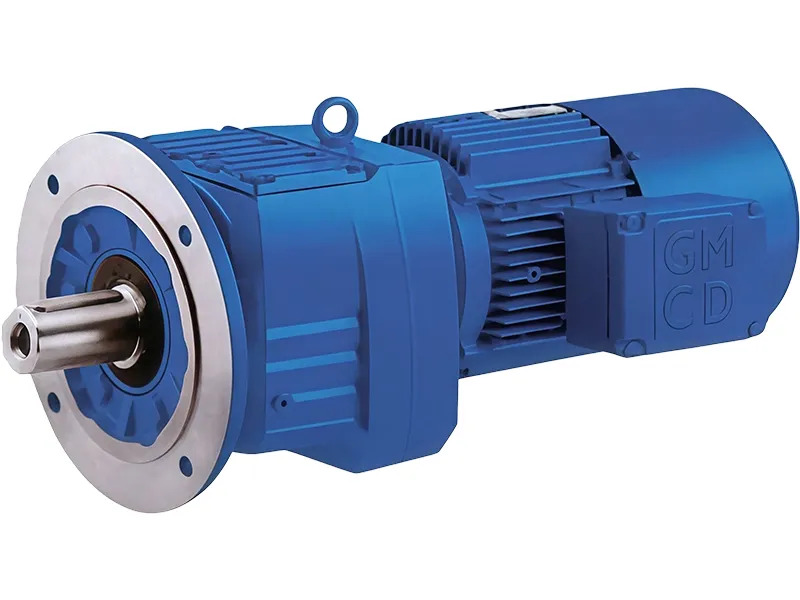

Данный тип редуктора является наиболее распространенным и часто используется в эмалированных реакторах. Конструкция косозубой передачи способствует более равномерному распределению нагрузки между зубьями по сравнению с прямозубыми редукторами, снижая таким образом динамические нагрузки на приводную систему и общий износ компонентов.
В стандартном исполнении цилиндрический косозубый редуктор устанавливается вертикально. Однако при ограниченной высоте производственного помещения возможно использование горизонтального исполнения. Крепление редуктора к опорной конструкции обычно осуществляется посредством фланцевого соединения.
В зависимости от конструктивного исполнения различают несколько типов редукторов: цилиндрические, коническо-цилиндрические, цилиндрические редукторы с параллельными валами. Наиболее востребованным решением для большинства эмалированных реакторов остается классический цилиндрический косозубый редуктор, сочетающий надежность и оптимальную стоимость эксплуатации.

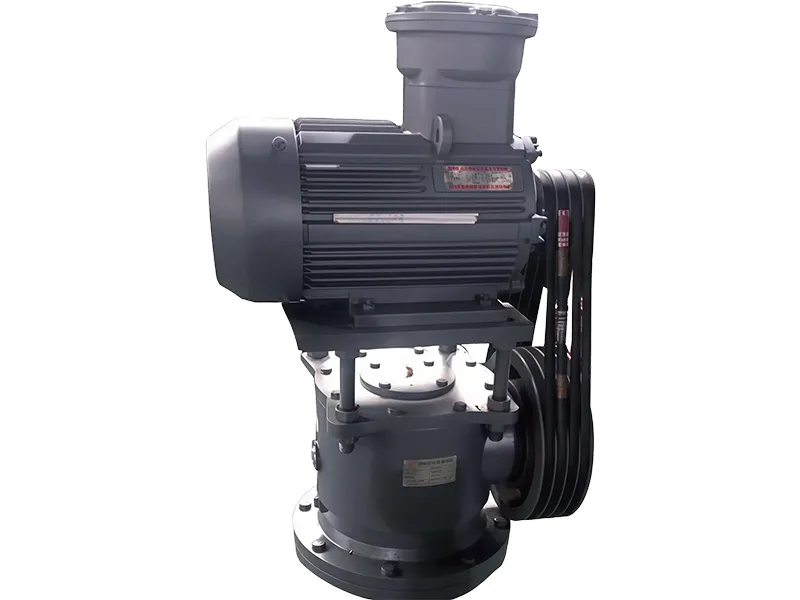

Конический редуктор со спиральными зубьями представляет собой надежное решение для приводных систем эмалированных реакторов, работающих в условиях повышенных нагрузок. Он отличается высоким коэффициентом полезного действия, низким уровнем шума и стабильной передачей крутящего момента.
Одной из особенностей данной конструкции является использование ременной передачи между двигателем и редуктором. Такое решение обеспечивает дополнительную защиту приводной системы от перегрузок, однако требует учета условий эксплуатации.
Конические редукторы особенно хорошо подходят для процессов, связанных с перемешиванием высоковязких сред. При резком увеличении вязкости продукта или возникновении перегрузки ременная передача способна частично проскальзывать, ограничивая передачу чрезмерного крутящего момента на приводную систему. Это помогает защитить электродвигатель, редуктор и другие компоненты привода от повреждений и снижает риск аварийной остановки оборудования.

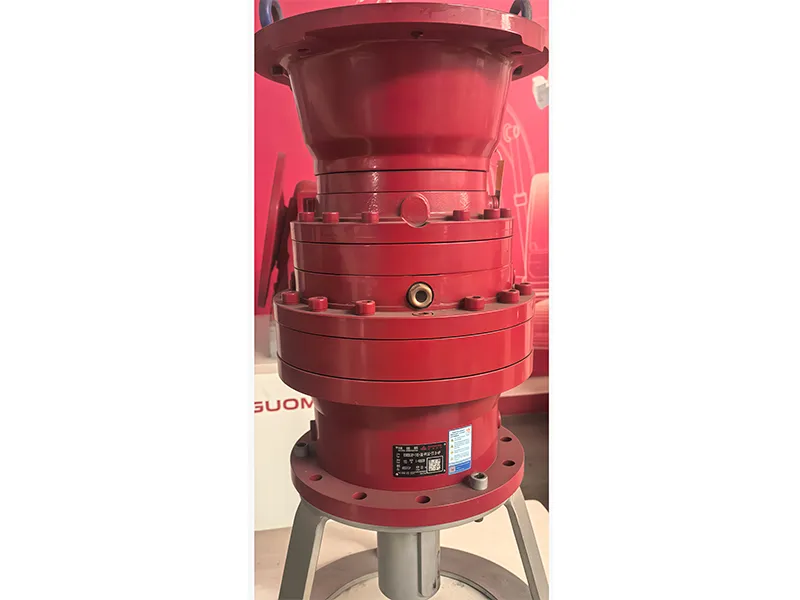

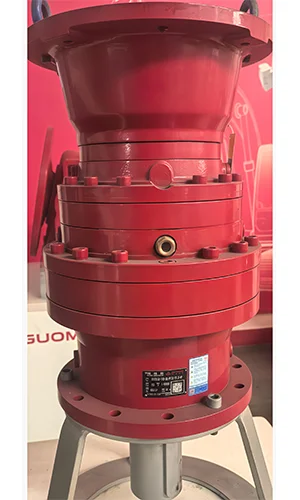

Планетарный редуктор предназначен для наиболее тяжелых режимов эксплуатации и технологических процессов, требующих передачи высокого крутящего момента. Конструкция данного типа редуктора отличается высоким коэффициентом полезного действия, компактными размерами и хорошей перегрузочной способностью.
Одним из важных преимуществ планетарного редуктора является способность выдерживать резкие изменения нагрузки. При внезапном увеличении вязкости продукта или возникновении засоров редуктор помогает снизить ударные нагрузки на приводную систему, что в свою очередь защищает ее от повреждений, вызванных чрезмерным крутящим моментом.
Основным ограничением планетарных редукторов является их высокая стоимость по сравнению с традиционными решениями. По этой причине на внутреннем рынке реакторного оборудования они используются относительно редко.
