Опора мешалки
Опора мешалки является важным элементом приводной системы эмалированного реактора и предназначена для поддержки вала мешалки и снижения нагрузок на уплотнительный узел. Правильный выбор конструкции опоры способствует повышению надежности реактора, уменьшению вибраций и упрощению технического обслуживания.
Опора мешалки типа JBT представляет собой конструкцию без промежуточного опорного подшипника. Соединение головки вала мешалки с корпусом опоры осуществляется посредством резьбового соединения. Отсутствие дополнительной опоры упрощает конструкцию и снижает стоимость оборудования, однако при работе вал мешалки может иметь более высокое радиальное биение по сравнению с опорами, оснащенными подшипниковыми узлами. Подходит для реакторов объемом до 1000 литров.

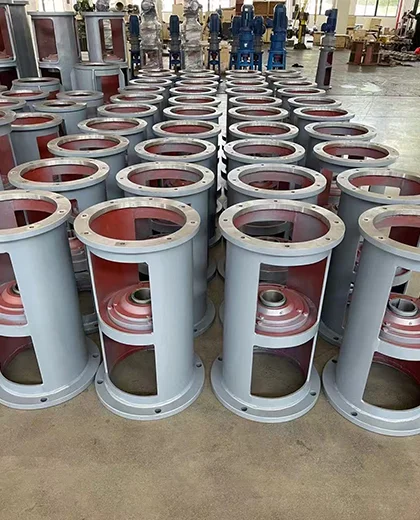

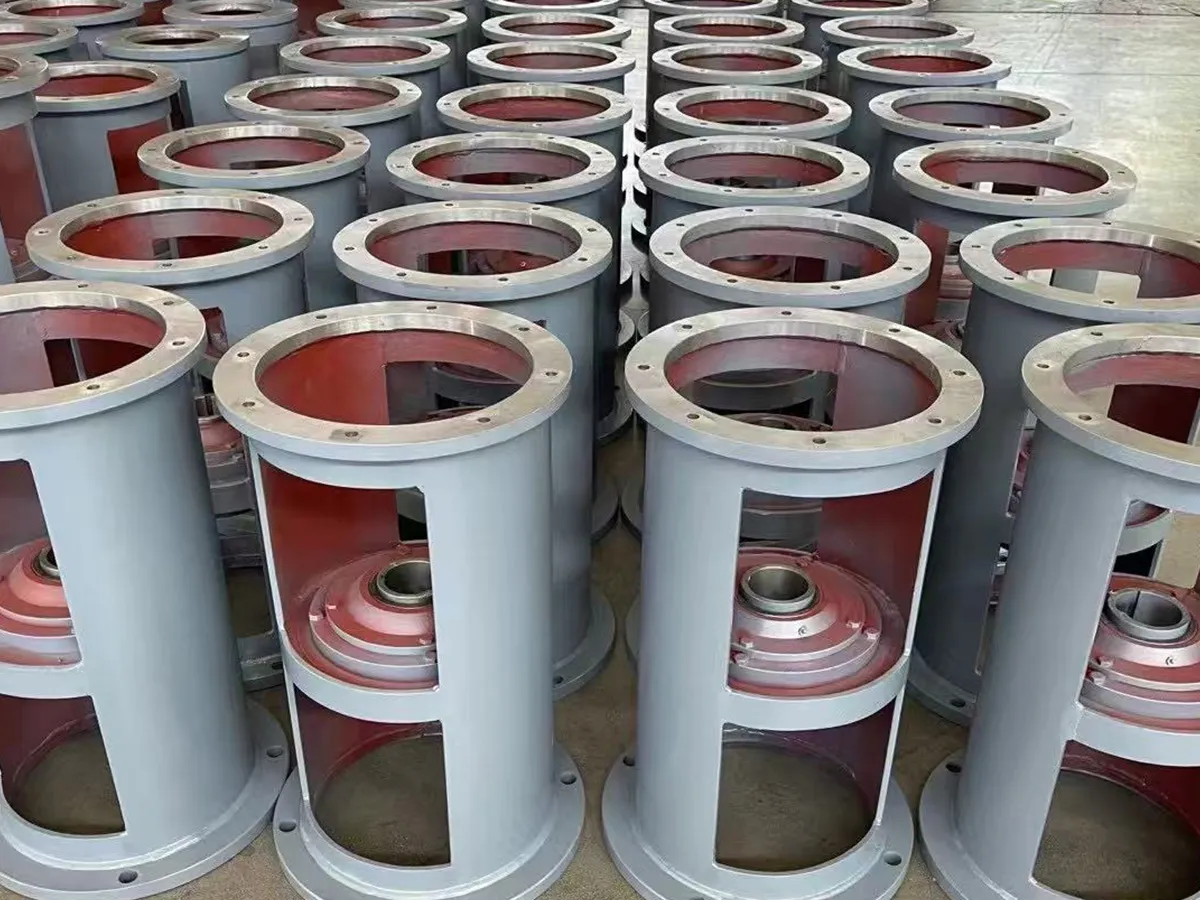

Опоры мешалки типов DJ и LDJ оснащаются подшипниковым узлом, расположенным в центральной части конструкции. Такая конструкция способствует поддержанию веса мешалки и контролю радиального биения вала во время работы. При этом головка вала соединяется с выходным валом редуктора посредством жесткой муфты.
Опорная стойка мешалки типа DJ применяется с одинарным торцевым уплотнением, а стойка типа LDJ с двойным торцевым уплотнением. Подходят для реакторов объемом до 12 500 литров.

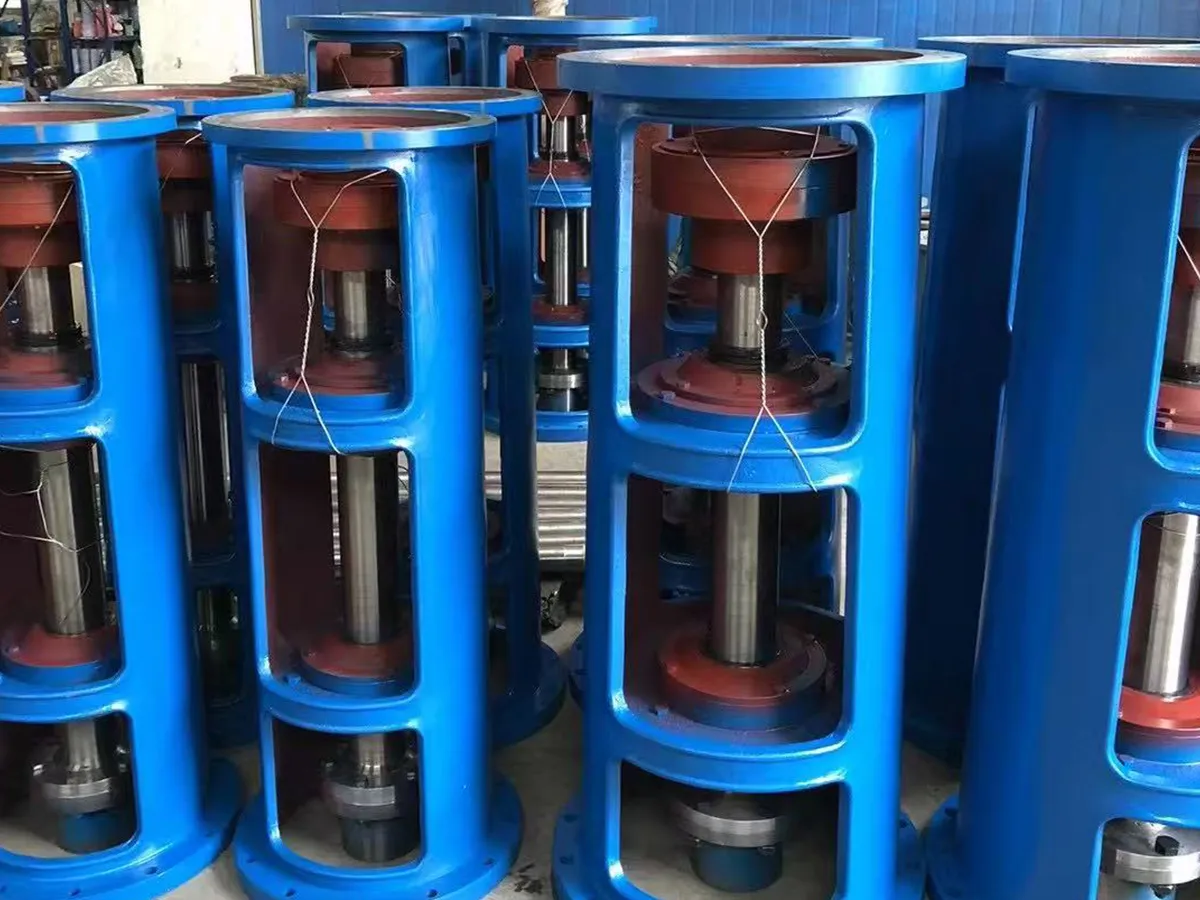

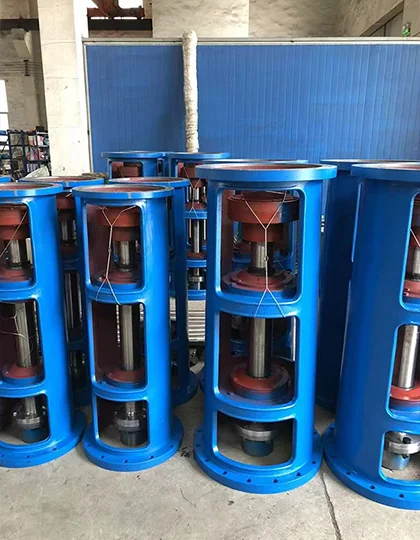

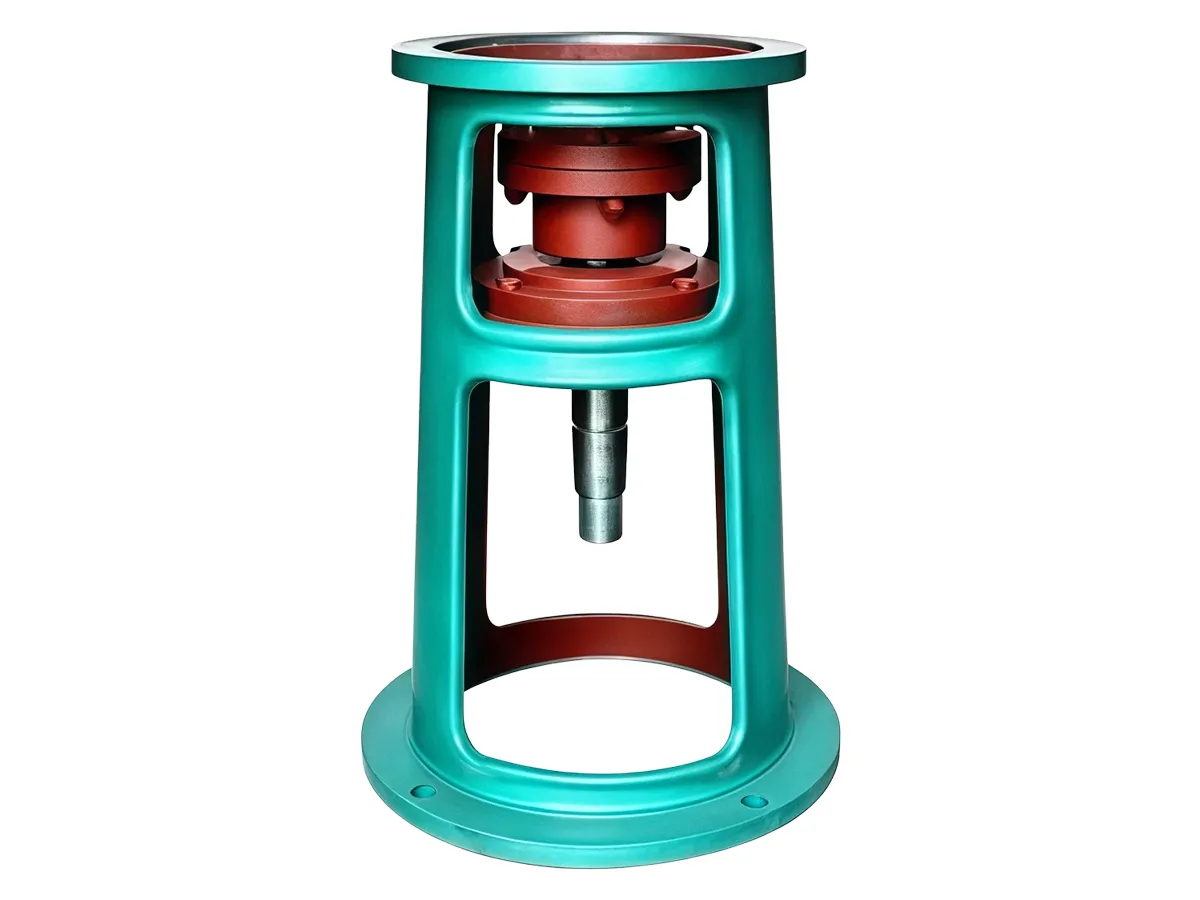

Опоры типов SJ и LSJ оснащаются двумя подшипниковыми узлами, расположенными в средней части конструкции. По сравнению с одноподшипниковыми исполнениями они лучше поддерживают вес мешалки и позволяют эффективнее контролировать радиальное перемещение.
Опоры мешалки типа SJ применяеются с одинарным торцевым уплотнением, а стойки типа LSJ с двойным механическим уплотнением. Обе подходят для реакторов объемом до 12 500 литров.

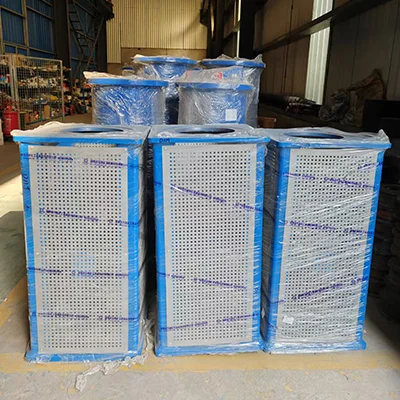

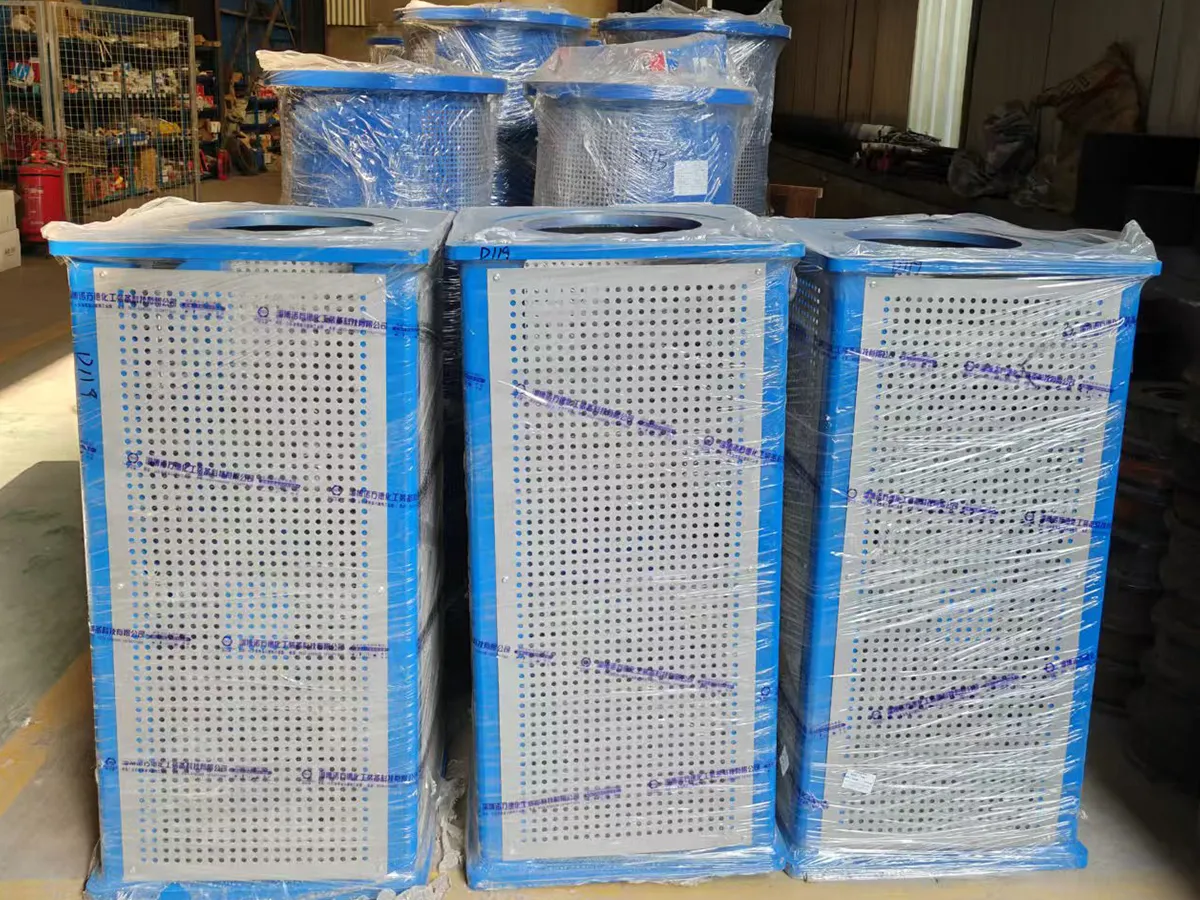

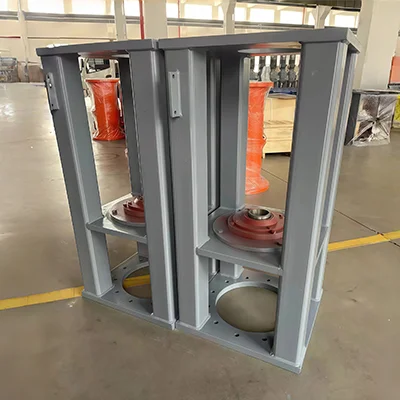

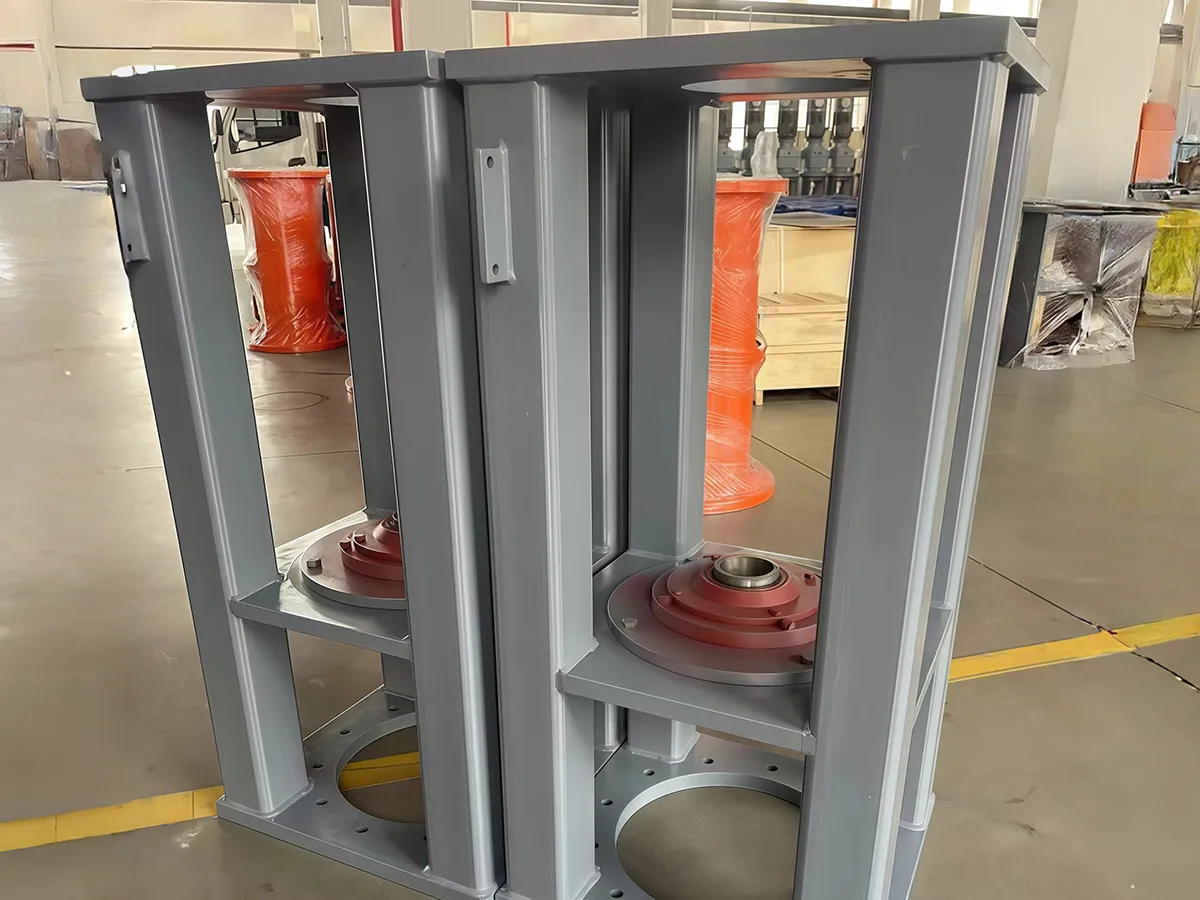

Четырехстоечная опорная стойка мешалки представляет собой усиленную конструкцию, предназначенную для установки приводных узлов эмалированных реакторов. Открытая конструкция стойки позволяет выполнять обслуживание и замену торцевого уплотнения без демонтажа самой стойки, крышки реактора, редуктора или электродвигателя, что значительно сокращает время простоя оборудования и снижает затраты на обслуживание.
Конструкция может изготавливаться в двух исполнениях:
С опорным узломВ данной конструкции вал мешалки напрямую соединяется с выходным валом редуктора посредством жесткой муфты. Муфта служит для передачи крутящего момента от редуктора к мешалке, а опорный узел воспринимает часть механических нагрузок, возникающих во время работы.
Без опорного узлаВ варианте без опорного подшипникового узла вал мешалки соединяется с редуктором при помощи специальной удлиненной муфты. Оба конца муфты имеют разъемную конструкцию, а крепление к валу мешалки и редуктору осуществляется отдельными прижимными пластинами и болтами. В данной компоновке все основные механические нагрузки, включая вес мешалки, радиальные и осевые силы, воспринимаются непосредственно редуктором. Такое решение упрощает конструкцию и облегчает обслуживание оборудования.
