Эмалированный запорный клапан
Запорный или по-другому донный сливной клапан предназначен для безопасного и контролируемого слива рабочей среды из эмалированных реакторов и резервуаров. Благодаря химически стойкому эмалевому покрытию клапан широко используется в химической и фармацевтической промышленности для работы с агрессивными, коррозионно-активными продуктами.
Клапан изготавливается в соответствии со стандартом HG/T 20580. Корпус выполнен из углеродистой стали с внутренним покрытием из высокоборосиликатной стеклоэмали толщиной 0,8–2,0 мм. Эмалевое покрытие проходит испытание на электрическую прочность искровым разрядом напряжением 20 кВ, а прочность сцепления эмали с металлической основой составляет не менее 30 МПа.
Запорный клапан выпускается в прямоточном и угловом исполнении с условным проходом от DN25 до DN100. Допустимые рабочие параметры составляют до 1,6 МПа давления и диапазон температур от −20°C до +200°C.
- Различные варианты конструкции запорного элемента
В зависимости от конструкции направляющего механизма клапан может оснащаться запорной пробкой, движущейся в нижнем или верхнем направлении. Наиболее распространенным является исполнение с верхним направлением, поскольку такая конструкция снижает вероятность накопления продукта в зоне слива. - Различные варианты привода

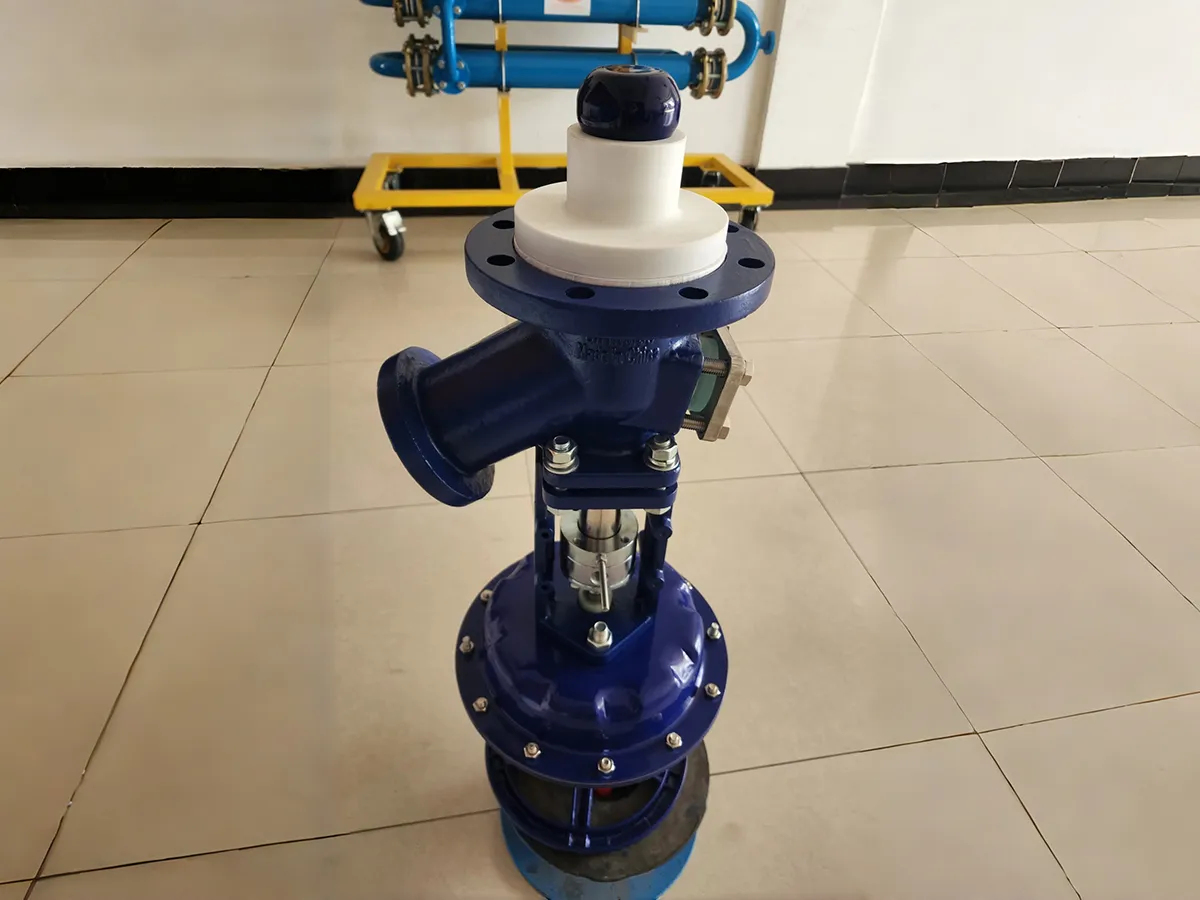

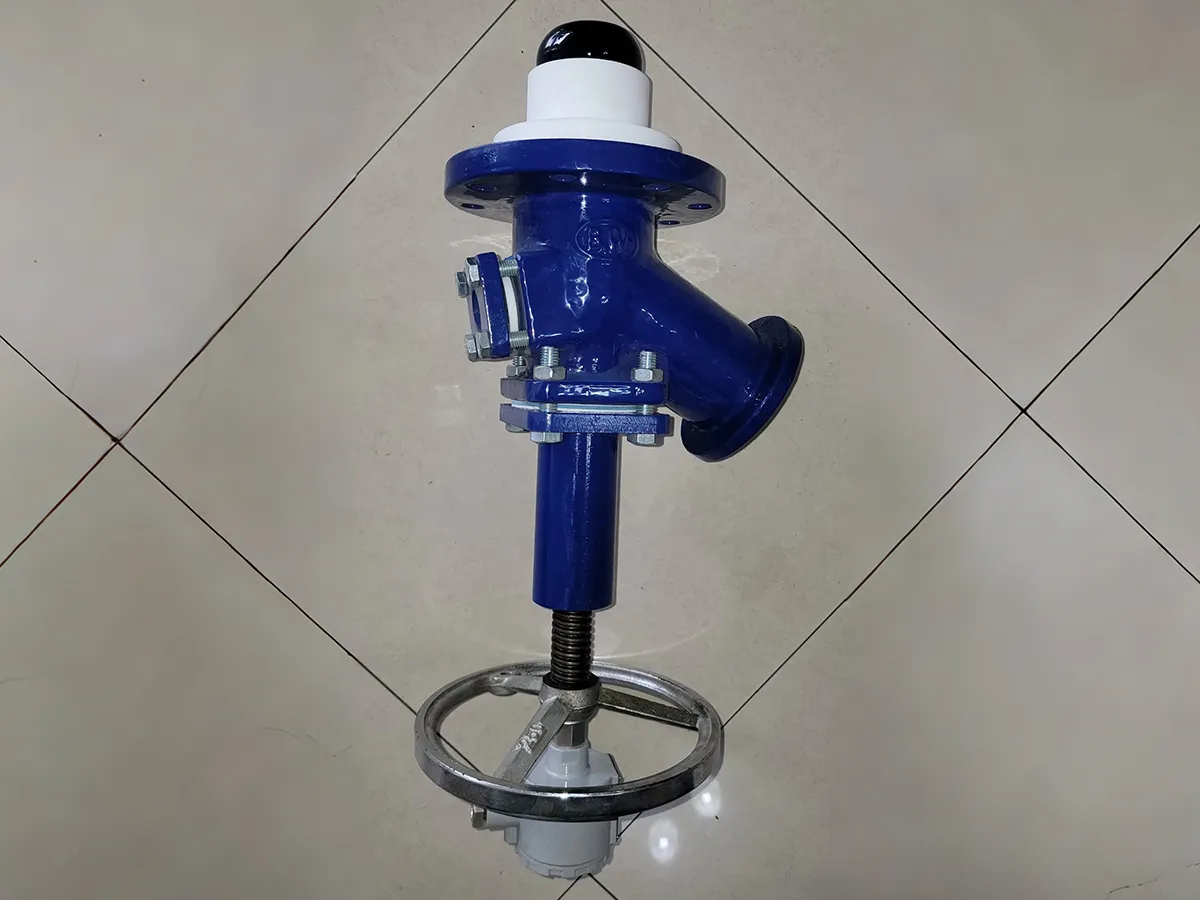

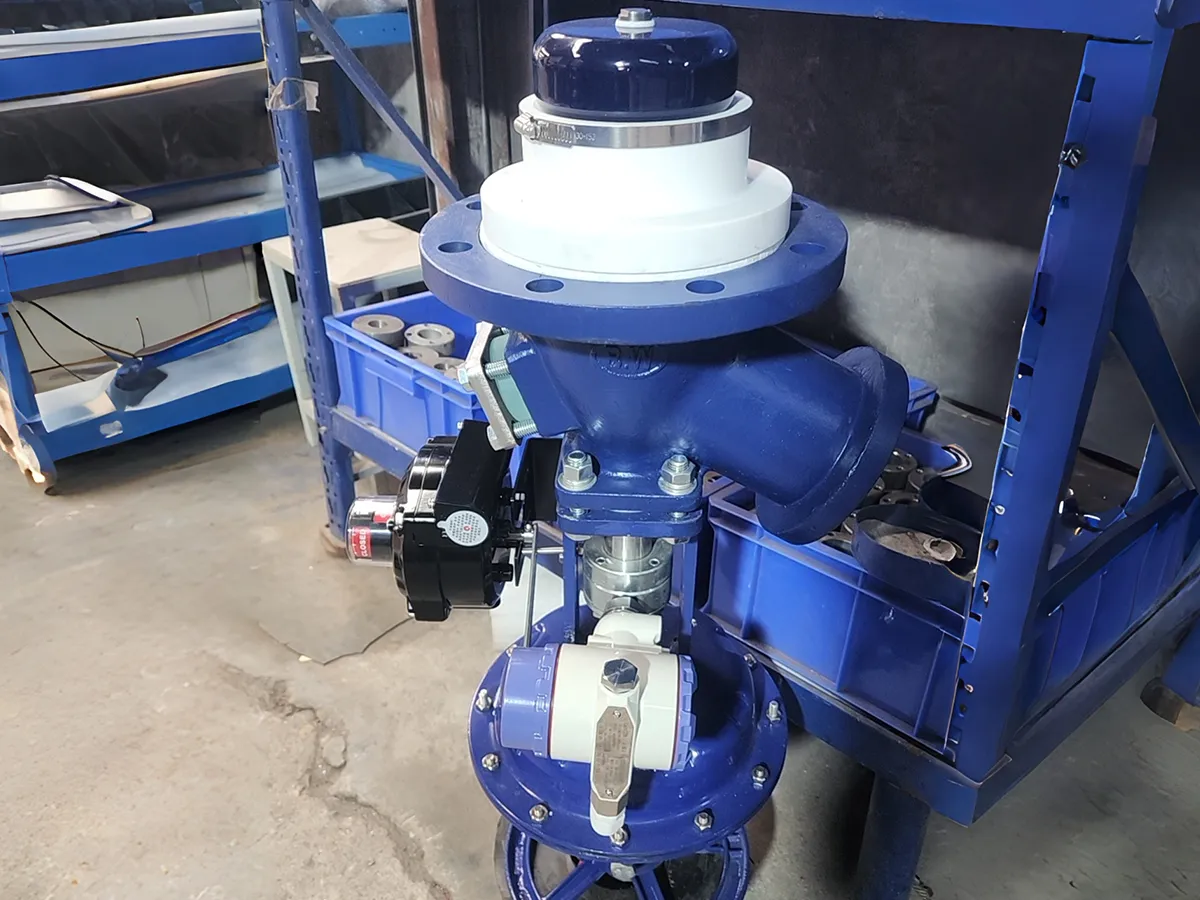

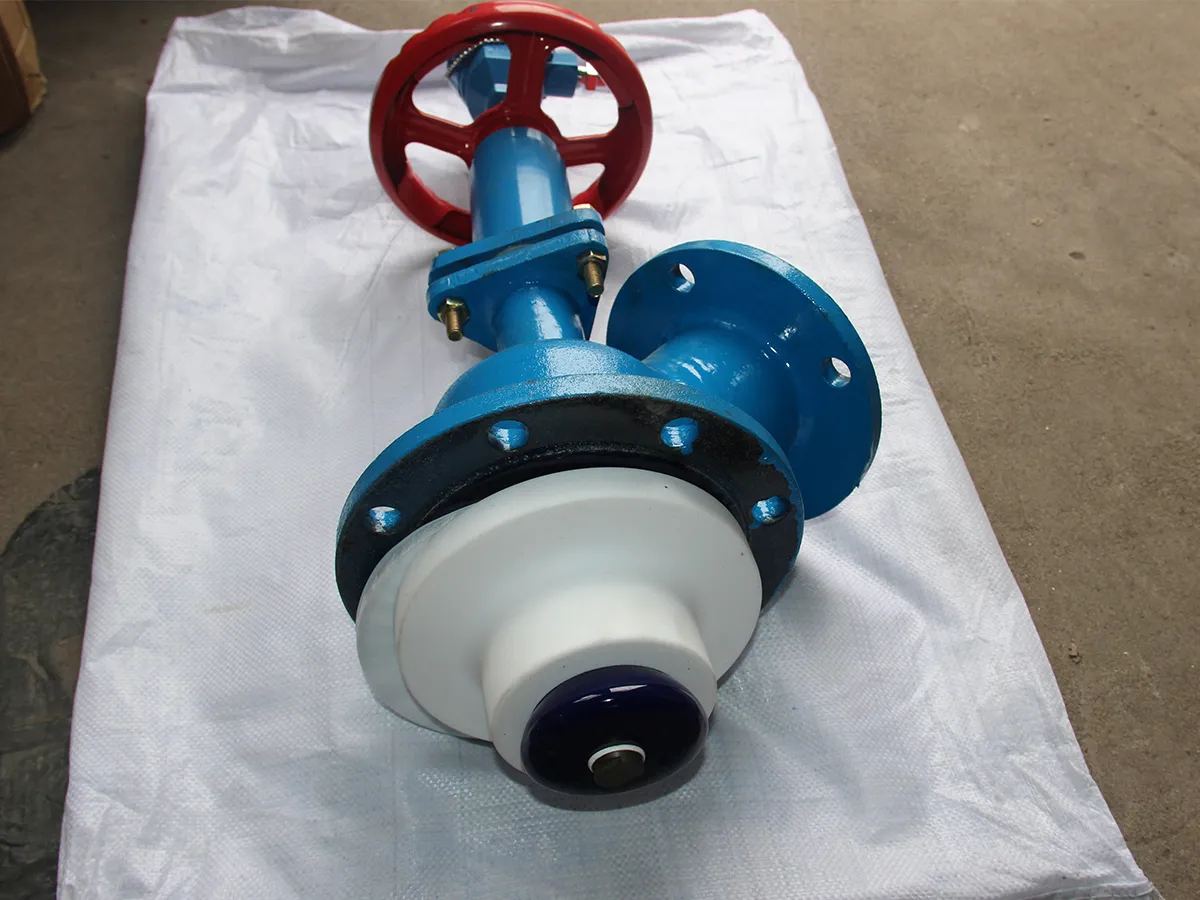

Запорный клапан может оснащаться ручным, пневматическим или электрическим приводом. Выбор конкретного типа зависит от требований технологического процесса и уровня автоматизации производства. - Различные варианты очистки
В зависимости от требований к чистоте производственного процесса клапаны могут поставляться в стандартном исполнении или с системой продувки. Специальный порт продувки позволяет подавать воду, сжатый воздух либо инертный газ для удаления остатков продукта из внутренней полости клапана. - Различные варианты уплотнений
В качестве уплотнения могут применяться сальниковое или сильфонное уплотнение. Сильфонное исполнение значительно увеличивает уровень герметичности и дает дополнительную защиту от утечек рабочей среды. - Дополнительные функции контроля температуры
При необходимости клапан может оснащаться встроенным датчиком температуры с танталовым защитным элементом для контроля температуры технологической среды непосредственно в зоне слива.
